Cadran analemmatique

Les cadrans analemmatiques sont les membres d'une famille de cadrans dont le style est mobile en fonction de la date dans l'année. On déplace le style de façon à ce que l'ombre pointe vers le bon point horaire situé sur une grande ellipse graduée.

Histoire et fonctionnement

Le premier cadran analemmatique à avoir été installé en France, et probablement dans le monde, est celui de l'église de Brou, datant de 1513. Il fut décrit en 1644 par Vauzelard qui est considéré comme l'inventeur et le théoricien de ce type de cadran.

Dans un analemmatique classique, le style est perpendiculaire au cadran. Pour lire l'heure sur un analemmatique, il faut commencer par placer le style sur la ligne centrale selon la date du moment. On prolonge ensuite l'ombre du style jusqu'à la graduation sur l'ellipse.

Les cadrans analemmatiques sont souvent réalisés pour des jardins publics sous la forme d'une grande ellipse au sol avec une ligne de date. Le style est alors réalisé par une personne se tenant debout sur la marque correspondant à la date du jour et levant le bras pour projeter une ombre jusqu'à l'ellipse.

Le cadran analemmatique n'est pas forcément horizontal et peut être vertical, déclinant ou même incliné.

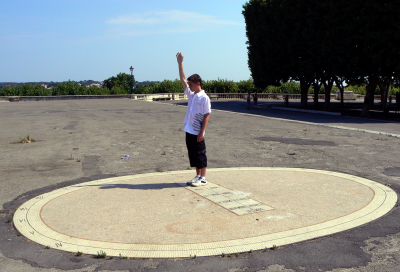

Cadran analemmatique du Peyroux à Montpellier

Cadran analemmatique de la promenade du Peyroux à Montpellier



Cadran analemmatique horizontal Cadran analemmatique vertical déclinant

Ci-contre deux cadrans analemmatiques conçus pour la ville de Lisbonne (Portugal), tracés par le logiciel Shadows.

A gauche, un cadran horizontal avec l'ombre du style mobile représentée pour le 30 janvier à 10h15 de temps solaire.

A droite un cadran vertical déclinant de 30° vers l'Est avec l'ombre du style mobile représentée pour le 20 mai à 13h15 de temps solaire.



Le style mobile

Style mobile sur une ligne de date (cadran de John Carmichael) Ligne de date graduée en déclinaison solaire Ligne de date graduée selon les signes zodiacaux Ligne de date graduée tous les 1er et 16 du mois Cadran analemmatique en bronze à Westminster, Londres

La ligne de dates peut être graduée avec les jours et les mois, ou bien selon la déclinaison du Soleil, ou encore avec les traditionnels signes du Zodiaque que l'on retrouve sur les arcs diurnes des cadrans classiques, et qui correspondent aux environ du 21 de chaque mois.


 En savoir plus sur le logiciel Shadows
 Page d'aide Shadows sur les cadrans analemmatiques
