Les cadrans solaires cylindriques

Il existe de nombreux types de cadrans cylindriques, dont le plus connu est le cadran de berger. On rencontre également fréquemment la couronne armillaire.

Le cadran cylindrique de berger

Le cadran de berger, parfois appelé montre de berger est un cylindre surmonté d'un chapeau tournant équipé d'un style perpendiculaire. On tient le cadran suspendu par une ficelle ou un anneau afin qu'il reste vertical, et on tourne le chapeau jusqu'à la marque correspondant à la date du jour. En orientant ensuite le cadran en direction du soleil, l'ombre projetée donne l'heure solaire. Il s'agit en fait d'un cadran de hauteur.

Le logiciel Shadows imprime les courbes horaires ainsi que les repères de date. Il suffit ensuite d'enrouler le tracé imprimé autour d'un cylindre.

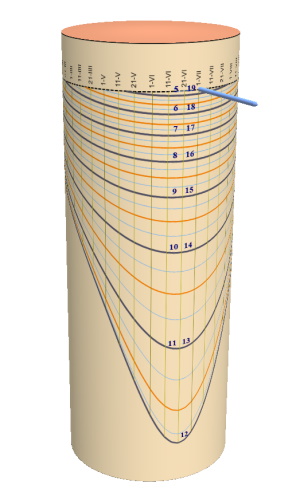

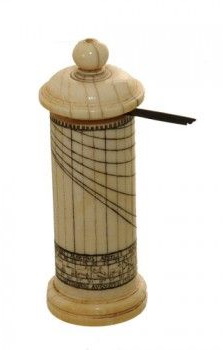

Cadran de berger en bois Cadran de berger en bois peint Cadran de berger tracé avec le logiciel Shadows

La couronne armillaire

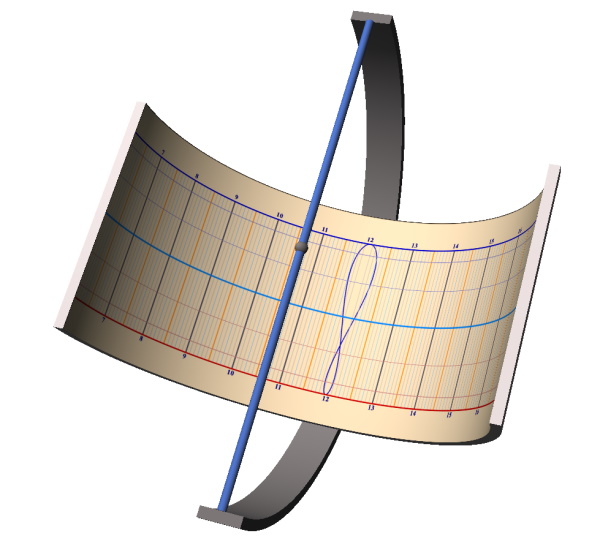

Cylindre polaire Bande équatoriale d'une couronne armillaire Sphère armillaire de jardin

La couronne armillaire représente la bande équatoriale de la sphère armillaire. En tant que cadran solaire, le style est représenté par l'axe de la sphère. Cet axe projette une ombre sur la couronne graduée en angle horaire, à raison de 15° pour 1 heure. Plusieurs lignes parallèles peuvent être tracées pour repérer la déclinaison du Soleil. Chaque ligne horaire peut également être remplacée par une portion d'analemme pour tenir compte de l'équation du temps.

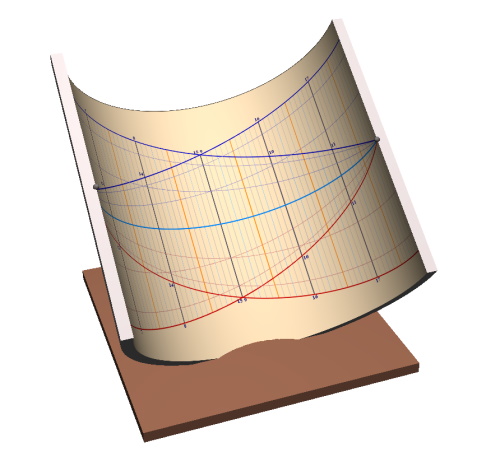

Le cadran cylindrique polaire sans style

Ce cadran est construit à l'intérieur d'un demi-cylindre polaire dont l'axe est incliné selon l'axe de la Terre. L'ombre est portée par le bord du demi-cylindre et non pas par un style. Du lever jusqu'à midi, le bord Est projette une ombre à l'intérieur du cylindre. De midi au coucher, c'est le bord Ouest qui projette l'ombre.

Cadran solaire cylindrique

Le cadran cylindrique vertical externe

Ce cadran est tracé à l'extérieur d'un cylindre vertical. Le style est planté perpendiculairement à la surface du cylindre éventuellement déclinant. Ce cadran peut être utilisé sur une tour cylindrique.

Cadran solaire sur la surface extérieure d'un cylindre Tracé du cadran cylindrique dans le logiciel Shadows
