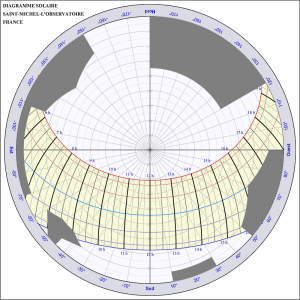

Diagramme solaire
Le diagramme solaire est une représentation de la trajectoire du Soleil au cours de l'année, en azimut et en hauteur. Il permet, en représentant les obstacles sur l'horizon, de prédir les moments où le Soleil sera caché par un arbre ou un bâtiment voisin.
|

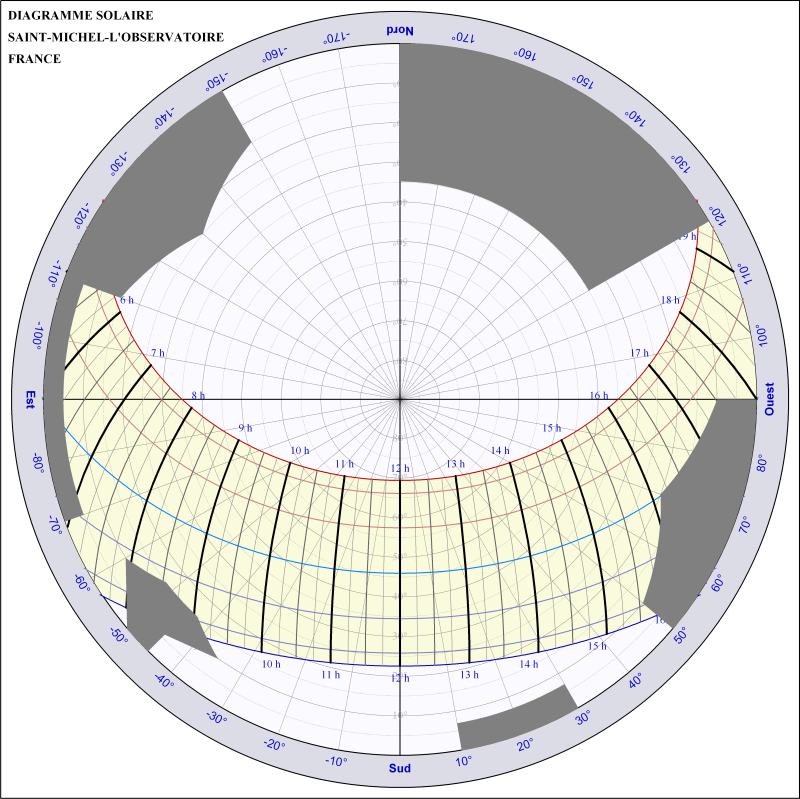

Le graphe représenté ici est en coordonnées polaires avec l'azimut sur le cercle et la hauteur sur le rayon du cercle. La trajectoire du Soleil est tracée pour les changements du signe du Zodiaque, comme sur un cadran solaire. Il est possible de tracer également pour une déclinaison donnée ou pour des dates données. |
